| UL2547 多芯隔離線 產品說明:  額定溫度: 80°C。 額定電壓: 無規定。 導體使用30-16 AWG單條或絞合裸銅或鍍錫銅線。 無鉛SR-PVC絕緣。 2芯或3芯線絞合。 裸銅或鍍錫銅線纏繞遮蔽。 無鉛PVC被覆，符合RoHS規範。 通過UL VW-1垂直耐燃試驗。 參考標准: UL 758及UL 1581。應用: 一般電子、電器設備之內部配線，且適用於未受移動或機械損傷的地方。 |

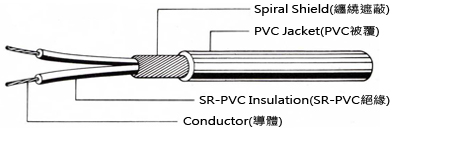

構造: |
P/N |
Conductor 導體 |
No. of Cores 芯數 |
SR-PVC Insulation 絕緣 |
Spiral Shield 纏繞遮蔽 |
PVC Jacket 被覆 |
Overall Diameter 完成外徑 |
|
AWG 線號 |
No./mm 線數/線徑 |
Thickness 厚度/mm |
No./mm 線數/線徑 |
Thickness 厚度/mm |
mm |
||
2547-28-02S |
28 |
7/0.127 |
2 |
0.23 |
46/0.10 |
0.31 |
2.80 |
2547-26-02S |
26 |
7/0.160 |
2 |
0.23 |
54/0.10 |
0.31 |
3.00 |
2547-24-02S |
24 |
11/0.160 |
2 |
0.23 |
62/0.10 |
0.31 |
3.20 |
2547-22-02S |
22 |
17/0.160 |
2 |
0.23 |
60/0.12 |
0.31 |
3.65 |
2547-20-02S |
20 |
21/0.180 |
2 |
0.23 |
72/0.12 |
0.31 |
4.10 |
2547-18-02S |
18 |
34/0.180 |
2 |
0.23 |
82/0.12 |
0.31 |
4.60 |
2547-16-02S |
16 |
26/0.254 |
2 |
0.23 |
98/0.12 |
0.31 |
5.30 |
2547-30-03S |
30 |
7/0.102 |
3 |
0.23 |
49/0.10 |
0.31 |
2.60 |
2547-28-03S |
28 |
7/0.127 |
3 |
0.23 |
53/0.10 |
0.31 |
2.80 |
2547-26-03S |
26 |
7/0.160 |
3 |
0.23 |
54/0.10 |
0.31 |
3.00 |
2547-24-03S |
24 |
11/0.160 |
3 |
0.23 |
69/0.10 |
0.31 |
3.20 |
2547-22-03S |
22 |
17/0.160 |
3 |
0.23 |
72/0.12 |
0.31 |
3.65 |
2547-20-03S |
20 |
21/0.180 |
3 |
0.23 |
82/0.12 |
0.31 |
4.10 |
2547-18-03S |
18 |
34/0.180 |
3 |
0.23 |
96/0.12 |
0.31 |
4.65 |
2547-16-03S |
16 |
26/0.254 |
3 |
0.23 |
114/0.12 |
0.31 |
5.30 |
